產品名稱：JDK-1打滑開關使用說明

產品型號：JDK-1

所屬類別：打滑開關 > 打滑檢測器

JDK-1打滑開關使用說明

概述

打滑開關用于對輸送機帶速進行線性檢測的新型裝置，對帶速進行實時監測，已廣泛應用于輸送系統中的膠帶上，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，為膠帶機的安全運行提供了可靠的檢測手段。

◆技術參數

1、使用環境條件
   a、環境溫度 -15℃～40℃
   b、相對濕度 不大于80％

2、主要技術參數
   a、工作電壓 AC 220V±10％
   b、輸入信號
   c、測速范圍  20～999r/min
   d、整機功耗<15W
   e、開關形式  常閉型

安裝與使用
打滑開關應避免在起動和停止過程中投入使用，安裝位置應選在較運行平穩處。

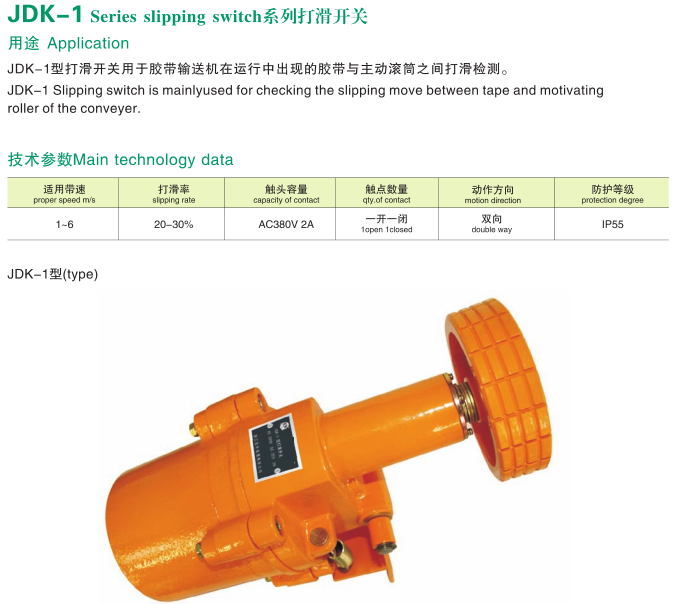

JDK-1打滑開關

工作原理
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè)较蛘{(diào)整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，在脈沖盤旋轉時傳感器的感應信號輸入到控制電路中去，經放大、整形后進行計數，其計數值與預置數比較，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，判斷膠帶的帶速，即：正常帶速、打滑或超速等等。同時，執行電路輸出相應的開關信號。

適用場所

適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業
