產品型號：KLT2A-I、KLT2A-II、KLT2A-1
詳細說明

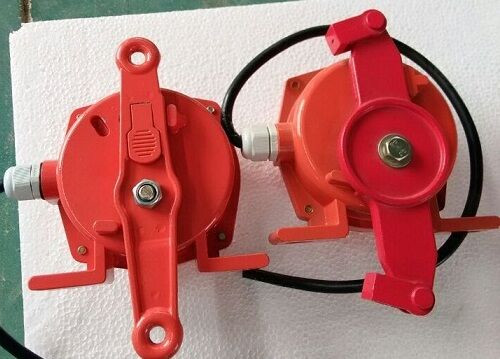

KLT2A-I、KLT2A-II雙向拉繩開關
一、主要用途及適用范圍：
雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。
二、主要技術參數：
產品型號 KLT2A―□開關觸點數量 1常開、1常閉獨立接點
觸點容量 AC 380V ≤5A
復位方式 I：自動復位 II：手動復位
工作環境 相對濕度：≤90％（25℃） 工作溫度：-30～+40℃
外殼材料 鑄鋁
防護等級 IP65
重量（kg） 3.0
其它 雙出線口

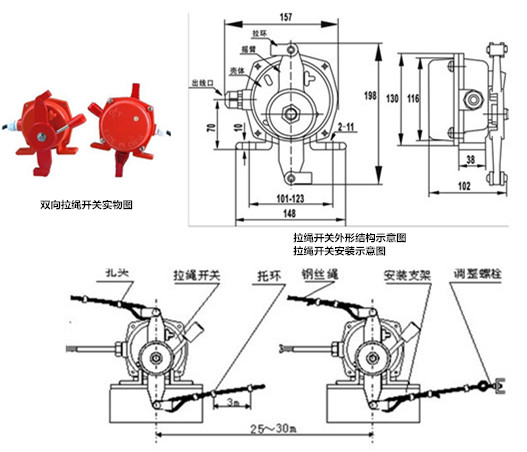

三、 結構特征與工作原理：
本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計,較好防止水、灰塵進入機殼內。
四、訂貨須知：
1、注明型號、數量、供貨日期。
2、對開關觸點數量有特殊要求時應予以注明。
3、覆塑鋼絲繩及繩夾子、托繩環、安裝支架。需單獨訂購。
質保的KLT2A型雙向拉繩開關型號
KLT2A-I、KLT2A-II，KLT2A-1、KLT2A-2
