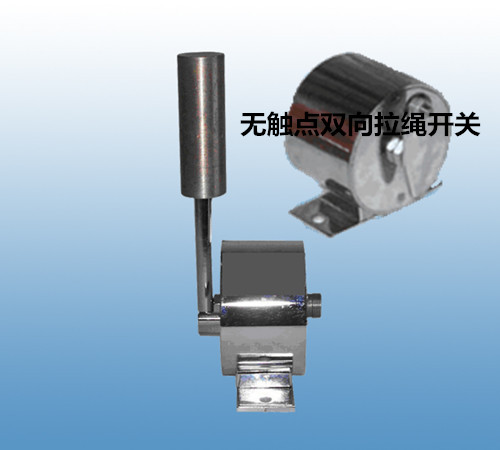

產品名稱：RNS-II無觸點雙向拉繩開關 安全保障

產品型號：RNS-II

所屬類別：雙向拉繩開關 > 拉繩開關

詳細說明

RNS-II無觸點雙向拉繩開關 安全保障

RNS-II雙向拉繩開關是無觸點感應式接觸，探頭全封閉，適應粉塵濃、潮氣大的惡劣環境。由于無觸點也就無磨損，故而壽命長。還能起著安全開關作用，動作后的拉繩開關不復位， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，操作工開不了車，利于維修工、操作工的維護及操作。還能與自動化控制系統配合及把無源開關量輸送計算機系統，達到集中控制，利于生產與調度。

工作原理：

RNS—II型無觸點拉繩開關是機械部件和電子限位開關組合而成，正常工作時，感應片不在感應頭檢測范圍內，電子限位開關此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身安全時，拉動繩索，繩索牽引力使雙向拉板左、右轉動，連接在轉動軸尾部的檢測片也隨著雙向拉板的轉動而轉向感應頭方向，使其進入感應頭的檢測范圍，此時電子開關由阻斷狀態變成導通狀態，使中間繼電器工作，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，常閉觸點轉為常開觸點，電路阻斷，迫使運行中的皮帶機立即停車，保護人身與設備安全。

技術參數：

交流電壓：220V±15%（電壓范圍：190V~250V）

負載電流：≤5A

絕緣電阻：>500MΩ

動作檢測距離：≤10mm

輸出信號：開關量信號

動作力：50±10N

動作行程：50±2mm

工作溫度：-20℃~+70℃

工作濕度：93%±2%

復位方式：手動復位

響應時間：<2mS

防護等級：IP66

產品重量：1.4Kg

RNS-II無觸點雙向拉繩開關 安全保障

RNS-II無觸點雙向拉繩開關，無源雙向拉繩開關定制廠家，供應無源跑偏開關，無源拉繩開關，無源打滑開關等，產品齊全，質量保證，歡迎來電咨詢采購。

安裝方法：

1、皮帶機間隔35米裝一只，安裝在機旁角鐵架或皮帶走廊墻上。

2、從皮帶機頭至機尾每4米安裝一個固定支架，將Φ3mm的鋼絲繩依次穿過固定支架上端開孔處，至拉繩開關雙向拉板鎖孔螺絲穿過，緊固螺帽。左右調校雙向拉板到位，有一定的撓度，依次類推。

3、試拉繩開關發生不動作情況，請打開后蓋板，看八字型檢測片上端螺帽是否松動，轉動雙向拉板時，檢測片給電子限位開關信號。看電子限位開關指示燈是否亮，如不亮，檢查接線是否正確

4、空插座1、2接L、N（中間繼電器線圈與電子限位開關內阻）3、4接G1、G2（中間繼電器常閉觸頭）1、2之間阻值很大（可視不通），3、4之間無阻值。

技術參數：

交流電壓：220V±15%（電壓范圍：190V~250V）

負載電流：≤5A

絕緣電阻：>500MΩ

動作檢測距離：≤10mm

輸出信號：開關量信號

動作力：50±10N

動作行程：50±2mm

工作溫度：-20℃~+70℃

工作濕度：93%±2%

復位方式：手動復位

響應時間：<2mS

防護等級：IP66

產品重量：1.4Kg

產品特點：

無觸點雙向拉繩開關的專利點有兩點：
