產品名稱：JYB/GDZL-Z-B鋼繩式縱向撕裂保護裝置

產品型號：JYB/GDZL-Z-B

所屬類別：撕裂開關 > 撕裂保護裝置

發布時間：2019-12-16

已獲點擊：11

詳細說明

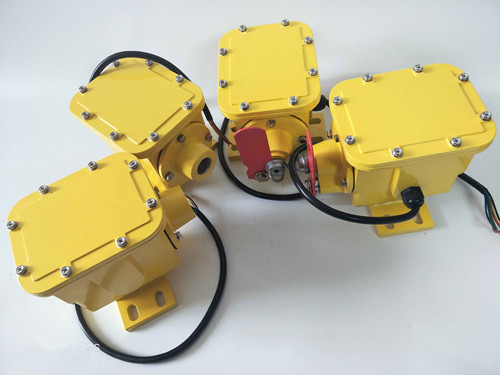

JYB/GDZL-Z-B鋼繩式縱向撕裂保護裝置

型號：JYB/GDZL-Z-B、GDZL-Z-B

用途： 縱向撕裂開關在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。

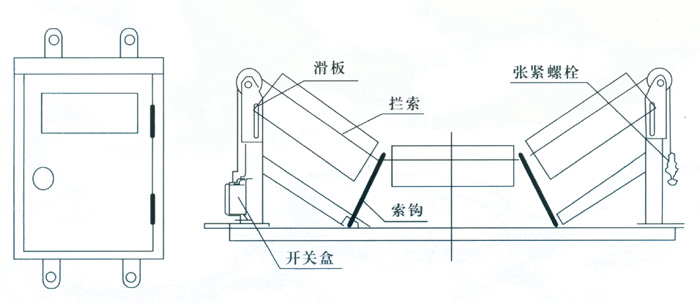

撕裂開關應該成對安裝在皮帶兩側，由兩段鋼絲繩連接（鋼絲繩有聚乙烯外套護層）。繩的一端固定在支撐架上，另一端連接在撕裂開關的彈簧球上。兩段鋼絲繩在皮帶下面形成一個閉合回路，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，當有物體或撕裂的皮帶懸吊下來，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，掃落一條或兩條鋼絲繩時，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，彈簧球被拉出，使開關動作發出報警信號或停機信號，處理完整故障之后，將彈簧球擦拭干凈塞進孔內繼續使用。

技術參數
輸出觸點1常開、1常閉觸點容量AC380V/5A
工作電壓AC220V功率≤30W
輸出延時0.6S防護等級IP67
通訊接口RS485地址編碼終端器（用戶選配）
通風距離雙絞線1.2公里，光纜50公里
設備描述：結構簡單牢固、不需維護,鋁合金鑄造外殼帶防護層,整體式蓋板，易于接線,大容量開關觸點,作用力只需0.9KG即可觸發開關。

JYB/GDZL-Z-B、GDZL-Z-B、XLZL-B、ZLK-I、ZLK-II、XLZL-A縱向撕裂保護開關

JYB/GDZL-Z-B鋼繩式縱向撕裂保護裝置
